Husqvarna 220 AC qui fait le mort

[Bendewol]

Bonjour,
Si un cyber véto passait par là ca serait super
Je vous explique...

J'ai eu un probleme de clavier (diagnostiqué via ce forum: écran bloqué, plus de réaction du clavier et tondeuse qui restait au bercail), pièce commandée et changée, jusque là tout allait bien...

A la reconnection, j'avais mal remonté l'aimant antisoulevement donc j'ai du redémonter et remonter...tout s'allumait et tout avait l'air en ordre mais la tondeuse refusait toujours de sortir de sa base...

J'ai donc réouvert, tout vérifié les branchements, remonté et nada...grève totale du cyber-bédo (on dit comme ca par chez moi )

Re-re-re opération a coeur ouvert...refermé...et là plus rien de rien...ca ne s'allume même plus (heureusement que je suis pas chirurgien ou s'en aurait laissé qq'un sur le billard )

Bref je reviens au début...si un cyber-veto passait par là ca serait sympa
Deja merci pour vos avis et aides

[Razmoket]

Il faut ouvrir à nouveau et revérifier les branchements. La nappe qui va au clavier est peut-être mal enfichée, ou la batterie.
Bien sur, la batterie doit avoir encore un peu de jus.
Et si ça marche toujours pas, m'envoyer la carte mère.

[Bendewol]

Bonjour Razmoket,

J'espere que le pied fut marin à souhait

Chose bizarre, alors que j'avais déjà testé, j'ai une fois de plus essayé d'allumer la tondeuse et miracle...l'écran répond
Bon tous les paramètres horaires étaient remis à zéro...mais si ce n'est que ca...
Sauf que en voulant régler la date...j'ai remarqué le que le nouveau clavier déconne...le 7, le 8, le back et le auto/Man ne fonctionnent pas
J'ai écrit au fournisseur du clavier pour faire jouer la garantie et qu'on m'en envoie un nouveau, en espérant que ca ne soit que ca
Je donnerai plus d'info une fois le clavier "re"changé...

De ton expérience...est-il possible que ce soit carte derrière l'écran qui soit pétée ? Plutot que le nouveau clavier ?
Ah oui...et evidemment ... cyber mouton fait encore le mort et refuse de sortir brouter

[Razmoket]

Bonjour
Ah la Croatie, les iles Kornati, Zut, Pasman, Zadar... Magnifique

Pour la carte écran, elle fait juste un routage électrique des signaux du clavier, tout se passe sur la carte mere.
Vérifier les connexion clavier - ecran et ecran - carte mère, en les enlevant puis réenfichant. Peut-être un mauvais contact.

Le problème est symptomatique d'une des 9 lignes de connexion au clavier qui n'est pas connectée.

[Bendewol]

Bonjour Razmoket,

Désolé pour le délai de réponse mais j'ai renvoyé le clavier et leur retour pour me dire que tout était normal a pris un temps certain...
Finalement, une fois toutes le touches fonctionnes, une fois pas ( touche back - 7 - 8 ) qui fonctionnent aléatoirement...
Bref pas d'autre message d'erreur donc quand même essayé de lancer la bête mais nada, elle s'entête a prendre racine et refuse de sortir de la bergerie...

là j'ai envie de l'emmener à l'abattoir mais comme il n'y a rien grand chose a manger dessus ca serait pure perte...

Que puis je donc faire pour réparer l'engin pour la saison prochaine ?

[Razmoket]

Bonjour
La nappe grise entre l'écran et la carte mère peut être en cause, un connecteur, ou un composant sur la carte mere.
Tu peux m'envoyer la carte mere et le boitier ecran, je teste et dépanne si nécessaire

La nappe clavier est délicate à enficher, le connecteur est peut-être gras.
En pratique, il faut reproduire le problème et prendre des mesures. Pour cela, il te faut remonter le circuit et identifier les touches 7 8 back sur la nappe grise.

[Mheller]

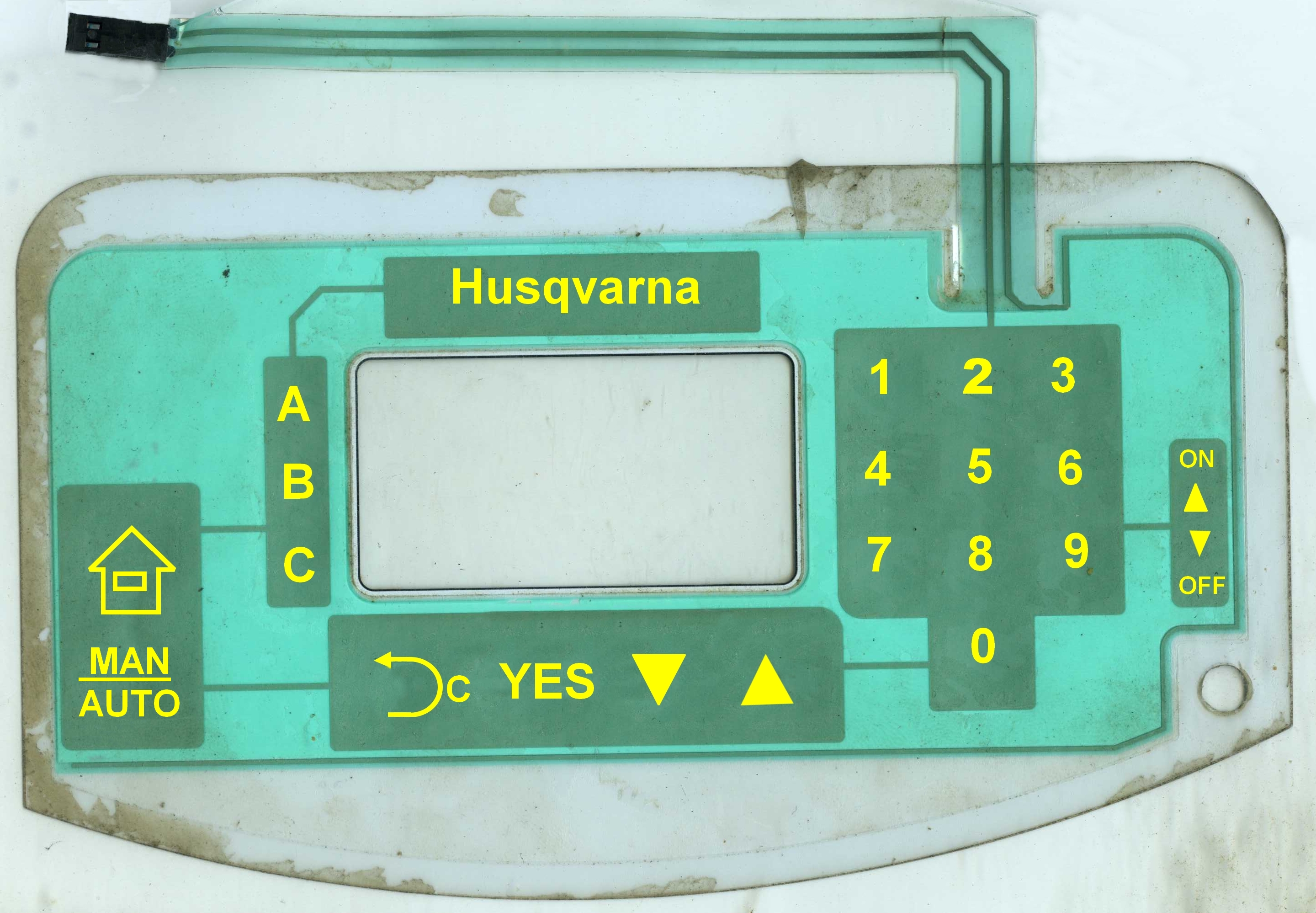

Pour le câblage du clavier voici un croquis que j'ai fait suite à un démontage des différentes couches.

clavier G2 C.jpg (2.18 Mio) Consulté 1040 fois

clavier G2 B.jpg (2.29 Mio) Consulté 1040 fois

C'est donc la 3ème piste (bleue sur mon croquis) qui est en cause, en principe la touche auto/manuel doit avoir aussi des problèmes.

[Tomtom75]

Beau travail ! Et bien utile pour dépanner le clavier !
Si tu avais le même pour le G1, je serai preneur, car mon clavier est capricieux, et j’ai pas envie de le démonter et manipuler trop, par peur d’accentuer les problèmes. Si je savais quelle piste deconne je serai bien aidé

[Mheller]

et voilà il suffisait de demander...

Tu trouveras ici toute une démarche pour remplacer un clavier G1 non réparable par un non name, avec en prime quelques photos sur le câblage du G1
https://www.abcelectronique.com/forum/s ... hp?t=96316

[Tomtom75]

ah, fantastique !
merci Mheller, c'est plus que complet ! je vais peut être me lancer la dedans pendant l'hivernage du robot du coup !
